조립은 분해의 역순.
하지만 그것은 말처럼 쉬운게 아니다.
많은 경우 나사가 한두가 모자르거나 남게되는데, 이번에는 나사가 명확하게 구분되는 3종류만으로 이루어져있어서 그런지 특별히 관리하거나 복기하지 않았는데도 수월하게 조립이 되었다. 역시 유명 업체라서 설계가 좋다.

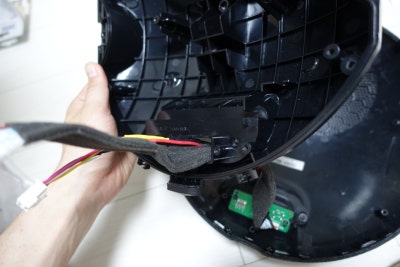

IO포트 조립 - 검정 M3 볼트

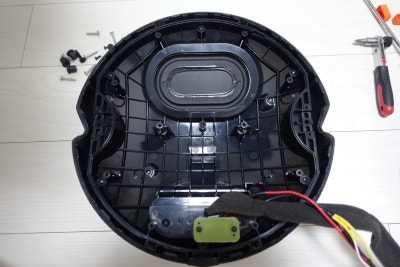

패시브 라디에이터 및 뒷면 프레임 부 조립. 위 사진에서 6방향에 있는 나사 자리에 (아마도?) 같은 크기 볼트 체결

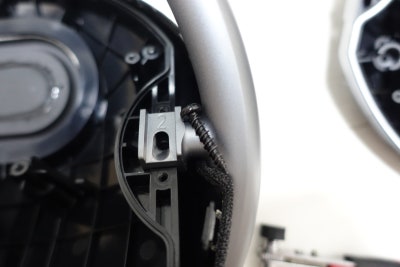

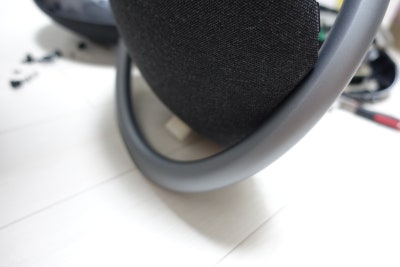

다리 받침 링? 부분 플라스틱의 탄성을 이용해 제 자리에 끼워주고, '2'표시된 부분에 1종 피스. 조립하면 대략 이런 모양이다.

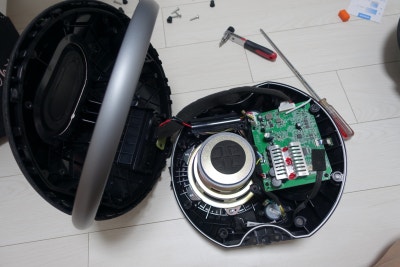

쓸데없는 디테일이지만 내부에서 움직이는걸 최소화하기 위해 기존 배터리 커버를 이용헸다. 보드에 커넥터 연결.

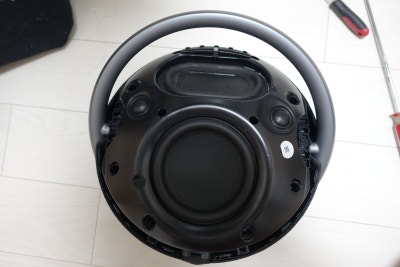

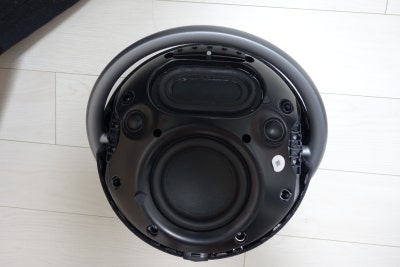

보드와 스피커가 붙어있는 앞쪽 프레임을 닫고 구멍이 있는 부분에 전부 M4 볼트 체결, 고무 패킹까지 끼워준다.
앞쪽 매쉬 까지 끼워서 꾹꾹 눌러 후크 체결해주면 완성!
절반의 실패
조립 마치고 여전히 잘 작동하는지 확인 한 뒤 자신만만한 상태로 소모임에 들고 갔다.
집에서 해봤던 대로 배터리 연결하고 혹시 충전량이 부족할까봐 USB 케이블까지 맥북에 연결해서 충전도 동시에 진행되게 해놓고 전원을 켰는데...
예상대로 잘 켜지고 몇 곡은 잘 나오는 듯 싶었다.
그러나 라이즈의 Do Your Dance가 나오고 볼륨을 좀 높인 순간 킥드럼이 울릴때마다 쩌적 거리는 소리가 나면서 더이상 틀면 안되겠다는 위기감이 들었다.
황급히 종료하고 그날 집에 돌아와서 다시 무엇이 문제인가 궁리하기 시작했다.
우선 소리가 커지면 문제인건지 확인부터.
같은 곡을 작게 틀었을 때는 잡음이 느껴지지 않는다. 소리를 키우면 나는 잡음도 스테레오 선 손으로 잡았을 때 비-익 하는 것과 비슷한 느낌이 나기도 하고.. 블루투스든 유선연결이든 같은 현상이 발생하는 걸로 봐서 이것은 아날로그쪽 문제일 것이다.
그리고 이전부터 파워가 영 부실하다는 느낌을 가지고 있어서 이번에도 역시 재미나이와 상담해보니, 큰 소리에서 끌어다 쓰는 파워가 딸려서 그런게 거의 확실하다. 원인은 배터리 홀더쪽에 접촉저항이랑 전선이 너무 가늘어서 생기는 문제일 것이라고 한다.
궁극의 해법

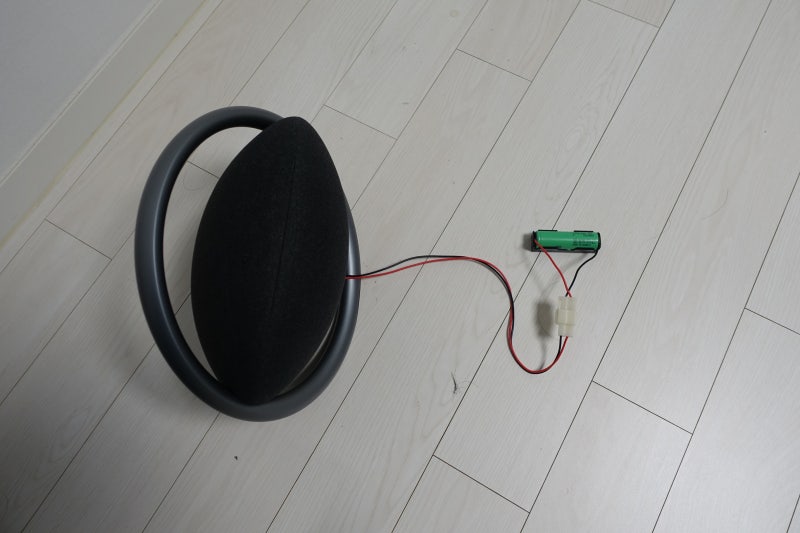

실제로 배터리 홀더를 통해서 연결하지 않고 전선을 직접 배터리 양쪽에 꽉 눌러 잡고 구동시켜보니 큰 소리에서도 잡음이 나지 않는다.
일단 해결 방향과 가능성을 확인했으니 개선 방향을 고민해보자.
배터리 홀더에서 문제가 되는 부분은 스프링으로 되어있는 단지부분 접촉저항과 전선 굵기가 얇다는 것이다.

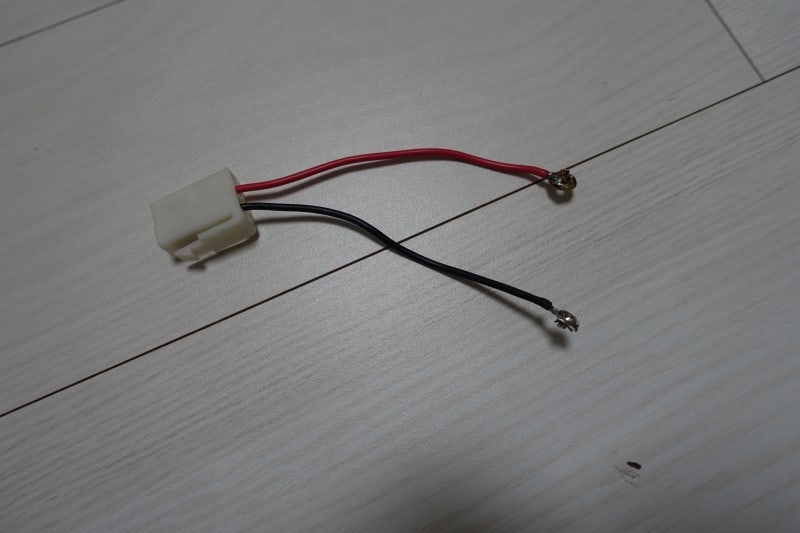

배터리 홀더의 플라스틱 하우징 부분은 그대로 활용하되, 단자부를 따로 떼어내어 최대한 직결에 가깝게 개조해보았다.
이렇게 개조된 단자를 다시 배터리 홀더에 조립하고, 출력을 조금이라도 더 안정적으로 확보하기 위해 따로 구매한 21700 배터리를 삽입해줬다.

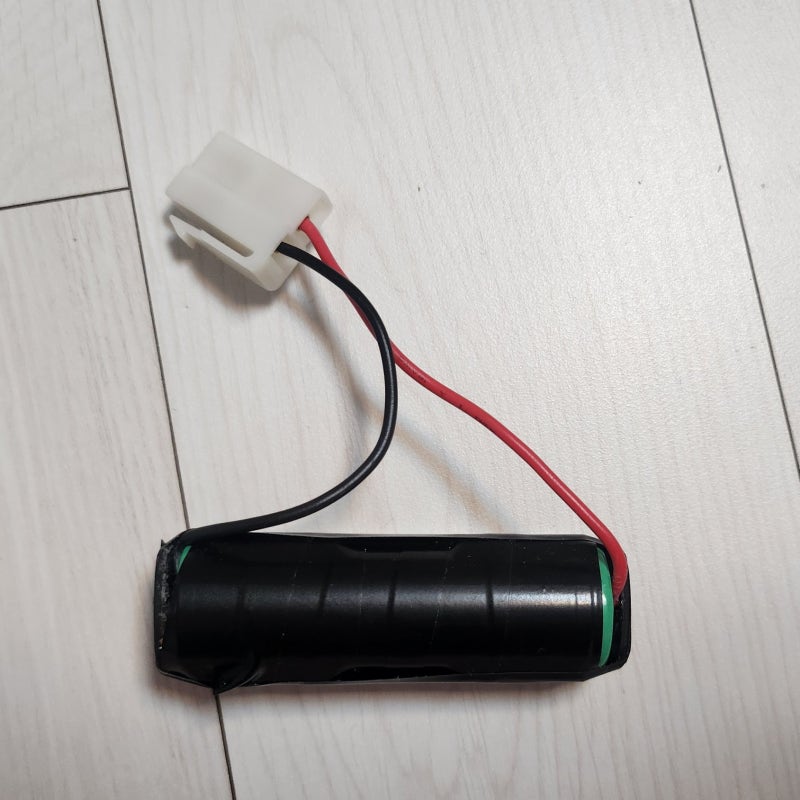

배터리가 빠져나가지 않게 테이프로 감았더니 더욱 수상하게 생겼다.
18650 홀더에 21700을 삽입하는게 상당히 빡빡했지만 어거지로 넣고 구동해보니 이번에야 말로 깔끔하게 잘 된다!
소모임에 들고가서 1차 실패의 복수전에도 성공했다.
마치며
좀 많이 돌아오긴 했지만 어쨌든 몇주째 잘 작동하고, 아직 충전은 안해봤지만 아마도 잘 될것으로 보인다.
오랜만에 이런 쪽으로 고민도 많이 해가면서 결국 해결해서 뿌듯하기도 하고 재미있는 경험이었다.
